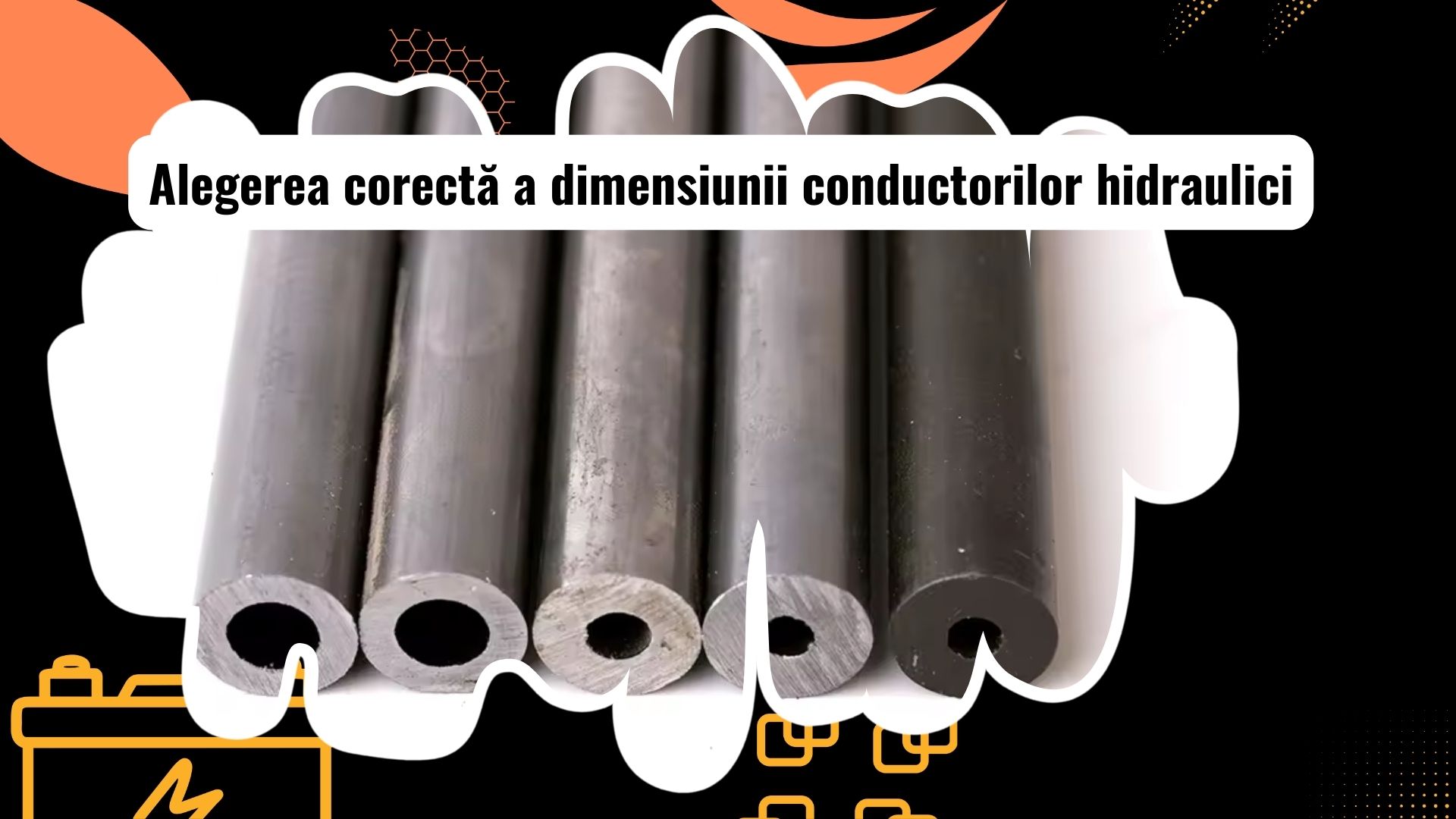

Cum alegem corect dimensiunile pentru conductori hidraulici

Alegerea corectă a dimensiunii conductorilor hidraulici este esențială pentru eficiența și siguranța unui sistem hidraulic. Un conductor prea mic poate duce la creșterea vitezei fluidului, generând încălzire excesivă și uzură prematură, în timp ce un conductor prea mare poate afecta răspunsul sistemului și poate crește costurile inutile. În acest articol, vei învăța cum să dimensionezi corect furtunurile și țevile hidraulice pentru utilajele grele.

De ce este importantă dimensionarea corectă?

Un sistem hidraulic eficient necesită o circulație optimă a fluidului. Dacă viteza acestuia este prea mare, apare fenomenul de cavitație, ceea ce poate deteriora pompa și alte componente. Pe de altă parte, o dimensiune prea mare a conductelor poate cauza pierderi de presiune și un răspuns lent al sistemului.

Factori de care trebuie să ții cont:

1. Presiunea de lucru a sistemului hidraulic.
2. Debit și viteza optimă a fluidului.
3. Lungimea și traseul conductorilor.
4. Tipul de ulei hidraulic utilizat.

Cum să determini dimensiunea potrivită

Pentru a dimensiona corect un conductor hidraulic, trebuie să iei în considerare două aspecte cheie: diametrul interior și viteza maximă a fluidului.

1. Diametrul interior al conductorului

Acesta trebuie să fie suficient de mare pentru a permite trecerea fluidului fără a crea o rezistență excesivă, dar și suficient de mic pentru a menține presiunea necesară. Se calculează în funcție de debit și viteza recomandată a fluidului.

2. Viteza maximă a fluidului

Viteza fluidului hidraulic variază în funcție de aplicație. În general:

1. Pentru liniile de aspirație, viteza trebuie să fie între 0,6 - 1,2 m/s.
2. Pentru liniile de retur, viteza trebuie să fie între 1,5 - 3 m/s.
3. Pentru liniile de presiune, viteza trebuie să fie între 3 - 6 m/s.

Calcularea diametrului interior

Pentru a alege corect dimensiunea conductorului, poți folosi formula:

D = 0,64 × √(Q/V)

Unde:

1. D = diametrul interior al furtunului (mm)
2. Q = debitul fluidului (l/min)
3. V = viteza recomandată a fluidului (m/s)

De exemplu, dacă ai un debit de 50 l/min și alegi o viteză de 3 m/s pentru o linie de presiune, diametrul interior necesar ar fi:

D = 0,64 × √(50/3) ≈ 6,5 mm

Aceasta înseamnă că trebuie să alegi un furtun cu un diametru interior de aproximativ 6,5 mm.

Erori frecvente în dimensionarea conductorilor

Pentru a preveni probleme în sistemul hidraulic, evită aceste greșeli frecvente:

1. Alegerea unui furtun prea mic, care poate cauza supraîncălzire și cădere de presiune.
2. Utilizarea unui furtun prea mare, care poate încetini răspunsul sistemului.
3. Folosirea unor conductori cu îndoiri excesive, ceea ce reduce debitul de fluid.
4. Neglijarea compatibilității conductorului cu tipul de ulei hidraulic utilizat.

Întreținerea conductorilor hidraulici

Chiar și conductorii dimensionați corect trebuie verificați și întreținuți periodic. Recomandări esențiale:

1. Inspectează vizual furtunurile și țevile pentru fisuri sau scurgeri.
2. Verifică conexiunile și strânge fitingurile dacă este necesar.
3. Curăță sistemul pentru a preveni contaminarea uleiului hidraulic.
4. Înlocuiește furtunurile uzate înainte ca acestea să cedeze.

Alegerea dimensiunii potrivite pentru conductorii hidraulici este esențială pentru menținerea eficienței și durabilității utilajelor grele. Prin utilizarea corectă a formulelor de calcul și respectarea recomandărilor privind viteza fluidului, poți preveni defectele costisitoare și poți îmbunătăți performanța sistemului hidraulic.
