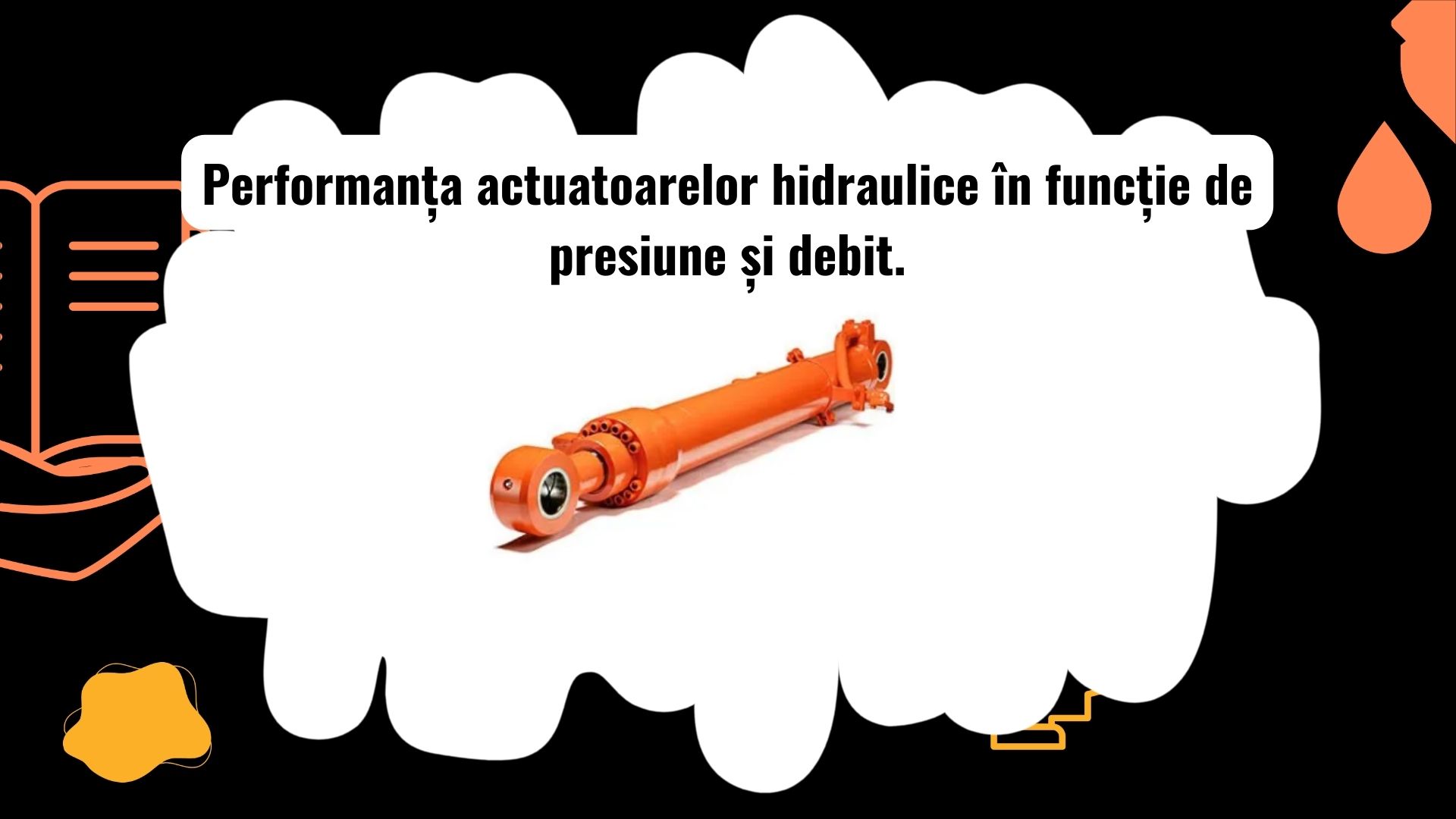

Calculul performanței actuatoarelor hidraulice

Actuatoarele hidraulice sunt componente esențiale ale utilajelor grele, utilizate în construcții, agricultură și minerit. Performanța acestora este determinată de mai mulți factori, inclusiv forța generată, viteza de operare și eficiența sistemului hidraulic.

În acest articol, vei învăța cum să calculezi corect performanța actuatoarelor hidraulice pentru a optimiza funcționarea utilajelor tale.

Factori esențiali în calculul performanței actuatoarelor hidraulice

Performanța unui actuator hidraulic este influențată de mai mulți parametri tehnici, printre care:

1. Forța generată – determinată de presiunea fluidului și diametrul pistonului.
2. Viteza de mișcare – influențată de debitul de ulei furnizat către cilindru.
3. Cuplul (pentru motoare hidraulice) – puterea de rotație determinată de presiune și volum de lucru.
4. Eficiența sistemului – afectată de pierderile hidraulice și frecarea internă.

Calculul forței unui cilindru hidraulic

Forța generată de un cilindru hidraulic este dată de formula:

F = P × A

unde:

1. F = forța (N sau kgf)
2. P = presiunea fluidului (bar sau MPa)
3. A = aria pistonului (cm² sau m²)

Pentru a calcula aria pistonului, folosește formula:

A = π × (D² / 4)

unde D este diametrul pistonului.

De exemplu, pentru un cilindru cu un diametru de 10 cm și o presiune de 200 bar, forța generată este:

A = 3,14 × (10² / 4) = 78,5 cm²

F = 200 × 78,5 = 15.700 N (aproximativ 1.600 kgf)

Calculul vitezei cilindrului hidraulic

Viteza de mișcare a pistonului depinde de debitul de ulei furnizat și de aria secțiunii transversale a pistonului. Formula este:

V = Q / A

unde:

1. V = viteza pistonului (cm/s sau m/s)
2. Q = debitul de ulei (litri/min)
3. A = aria pistonului (cm² sau m²)

De exemplu, dacă pompa furnizează 20 litri/min și cilindrul are o arie a pistonului de 78,5 cm²:

V = (20 × 1000) / (60 × 78,5) ≈ 4,25 cm/s

Calculul cuplului la motoarele hidraulice

Pentru motoarele hidraulice, cuplul este un indicator esențial al performanței. Formula utilizată este:

T = (P × V) / (2 × π)

unde:

1. T = cuplul (Nm)
2. P = presiunea sistemului (bar)
3. V = cilindreea motorului hidraulic (cm³/rot)

De exemplu, dacă un motor hidraulic are o cilindree de 250 cm³/rot și funcționează la 180 bar, cuplul se calculează astfel:

T = (180 × 250) / (2 × 3,14) ≈ 7.161 Nm

Factori care influențează eficiența actuatoarelor hidraulice

Eficiența unui actuator hidraulic poate fi afectată de mai mulți factori:

1. Pierderile de presiune – conductele prea lungi sau supapele ineficiente pot reduce performanța.
2. Uzura garniturilor – scurgerile de ulei pot afecta eficiența actuatorului.
3. Contaminarea uleiului – impuritățile din ulei pot cauza blocaje și frecare excesivă.
4. Supraîncălzirea – un sistem hidraulic care funcționează la temperaturi prea ridicate își pierde din eficiență.

Calculul corect al performanței actuatoarelor hidraulice este esențial pentru optimizarea funcționării utilajelor grele. Prin înțelegerea parametrilor esențiali – forță, viteză, cuplu și eficiență – oți asigura o utilizare eficientă a sistemului hidraulic.
